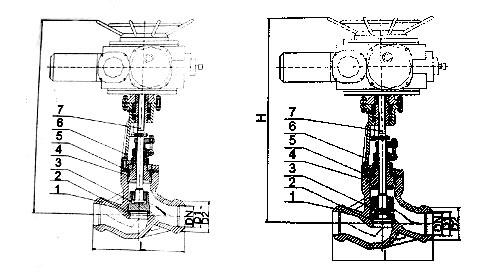

一、结构简图 |
| |
二、结构特点
- 采用压力自紧式密封结构,介质压力越高,密封性能越好。
- 阀座嵌入阀体,阀座与阀瓣密封面采用钴基硬质合金堆焊而成,而磨抗擦伤性能好。
- 电动装置主要由专用电机、减速机、力矩控制机构、行程控制机构、现场操作机构、手(电)动切换机构等组成。阀门关闭位置由力矩限制机构控制,力矩限制机构作用保护。阀门除就地操作外,还可进行远距离操作。
- 阀门可安装在管道的任何位置上,介质从工作出发往下(倒流)。
- 对公称通径大于100mm的采用双阀瓣结构,密封可靠,使用寿命长。
- 电动截止阀应尽量垂直安装,阀杆向上。
|
| |
三、主要零件材料 |
序号 |
零件名称 |
材 料 |
J961Y-20 J961Y-25 J961Y-32 |
J961Y-P5410V J961Y-P5414V J961Y-P5420V |
1 |
阀体 |
碳钢 |
铬钼钒钢 |
2 |
阀座 |
碳钢 |
铬钼钒钢 |
3 |
阀瓣 |
碳钢 |
铬钼钒钢 |
4 |
密封圈 |
柔性石墨 |
柔性石墨 |
5 |
限位环 |
碳钢 |
铬钼钒钢 |
6 |
支架 |
碳钢 |
碳钢 |
7 |
阀杆 |
渗氮钢 |
渗氮钢 | |
| |
四、配管尺寸 |
型号/通径 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
J961Y-20
J961Y-P5410V |
φ89×7 |
φ108×8 |
φ133×10 |
φ168×12 |
φ194×14 |
J961Y-25
J961Y-P5414V |
φ89×9 |
φ108×11 |
φ133×14 |
φ168×16 |
φ194×20 |
J961Y-32
J961Y-P5420V |
φ89×11 |
φ108×14 |
φ133×16 |
φ168×22 |
φ194×25 | |
| |
五、主要外形尺寸和连接尺寸 |
公称压力
PN(MPa) |
公称通径
DN(mm) |
L |
D1 |
D2 |
H |
J961Y-20
J961Y-P5410V |
65 |
280 |
φ75 |
φ92 |
655 |
80 |
368 |
φ92 |
φ111 |
1005 |
100 |
457 |
φ113 |
φ137 |
1045 |
125 |
533 |
φ144 |
φ172 |
1080 |
150 |
610 |
φ166 |
φ198 |
1130 |
J961Y-25
J961Y-P5414V |
65 |
280 |
φ71 |
φ92 |
655 |
80 |
368 |
φ86 |
φ111 |
1005 |
100 |
457 |
φ105 |
φ137 |
1045 |
125 |
533 |
φ136 |
φ172 |
1080 |
150 |
610 |
φ154 |
φ198 |
1130 |
J961Y-32
J961Y-P5420V |
65 |
280 |
φ67 |
φ92 |
655 |
80 |
368 |
φ80 |
φ111 |
1005 |
100 |
457 |
φ101 |
φ137 |
1045 |
125 |
533 |
φ124 |
φ172 |
1080 |
150 |
610 |
φ144 |
φ198 |
1130 | |
| |
六、电动装置选择表 |
口径/压力 |
电装型号 |
公称转矩(N.m) |
生产厂家 |
DN65/PN20、25、32 |
Z45
DZW45 |
450
450 |
常州
扬州 |
DN65/P5410V、14V、17V |
Z45
DZW45 |
450
450 |
常州
扬州 |
DN80/PN20、25、32 |
Z60
DZW60 |
600
600 |
常州
扬州 |
DN80/P5410V、14V、17V |
Z60
DZW60 |
600
600 |
常州
扬州 |
DN100/PN20、25、32 |
Z60
DZW60 |
600
600 |
常州
扬州 |
DN100/P5410V、14V、17V |
Z60
DZW60 |
600
600 |
常州
扬州 |
DN125/PN20、25、32 |
Z60
DZW60 |
600
600 |
常州
扬州 |
DN125/P5410V、14V、17V |
Z60
DZW60 |
600
600 |
常州
扬州 |
DN150/PN20、25、32 |
Z60
DZW60 |
600
600 |
常州
扬州 |
DN150/P5410V、14V、17V |
Z60
DZW60 |
600
600 |
常州
扬州 | | |
