真空隔离闸板阀

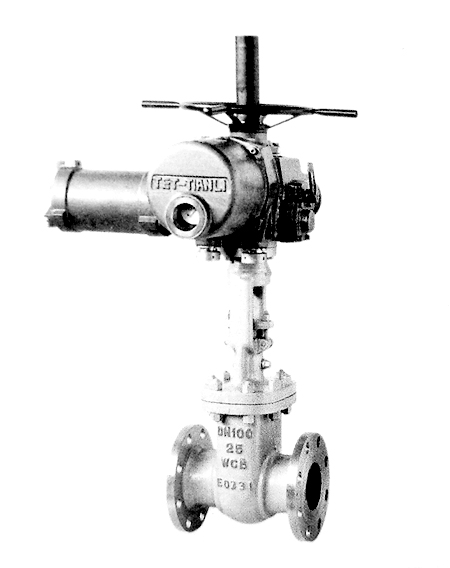

一、结构简图
二、用途与结构特点
　　真空隔离闸板阀适用于公称压力PN1.0～10.0MPa，工作温度t≤425℃的火力电站回水冷藏系统管路上，切断或接通管路中的介质。适用介质为：水、水蒸汽等。
  1. 中国法兰采用法兰螺栓连接，支管两端为法兰连接。
  2. 采用平行双密封副双向密封，结构简单，维修方便，密封可靠，性能优良，使用寿命长。
  3. 密封副的相对运动，摩擦力小，启闭轻松。
  4. 设计了真空密封结构填料室，隔离真空可靠。
  5. 阀杆经调质及表面氮化处理，有良好的耐腐蚀性。抗擦伤性和耐磨性。
  6. 法兰垫片采用复合材料，膨胀系数大，气密性能好。保证系数与大气隔离可靠。

三、型号
配管法兰 公称压力PN（MPa） 法兰密封面 产品型号

JB/T74

GB9113

HG20592

20635

 1.0 凸面 DKZ41H-10C DKZ44H-10C DKZ41Y-10l DKZ41Y-10P
1.6 DKZ41H-16C DKZ44H-16C DKZ41H-16l DKZ41H-10P
2.5 DKZ41H-25 DKZ44H-125 DKZ41H-25l DKZ41H-25P
4.0 凹凸面 DKZ41H-40 DKZ44H-40 DKZ41H-40l DKZ41H-40P
6.4 DKZ41H-64 DKZ44H-64 DKZ41H-64l DKZ41H-64P
10.0 环连接 DKZ41H-100 DKZ44H-100 DKZ41H-100l DKZ41H-25100P
锥齿轮传动闸阀 在型号“Z”后插入“5”，示例DKZ541Y-25P
电动闸阀 在型号“Z”后插入“9”，示例DKZ941Y-25P
气动闸阀 在型号“Z”后插入“6”，示例DKZ641Y-25P

四、标准与规范
设计与制造 结构长度 压力温度等级 连接法兰 试验与检验

GB/T3595

GB/T12234

 GB/T12221

GB/T9131

JB/T74

HG/T20604

GB/T9113

GB/T74-90

HG20592-20635

GB/T13927

JB/T9092


五、性能规范 　　　　　　　　　　　　　　　六、主要零件材料
公称压力（MPa） 试验压力(MPa) 适用温度(℃) 适用介质
1.0 强度试验 密封试验
1.6 1.5 1.1 ≤425 水、蒸汽、带腐蚀性蒸汽
2.5 2.4 1.8
4.0 3.8 2.8
6.4 6.0 4.4
10.0 9.6 7.1
  15.0 11.0
零件名称 材料牌号
阀体 WCB ZGCr5Mo 1Cr18Ni9Ti
阀盖 WCB ZGCr5Mo 1Cr18Ni9Ti
支架 WCB WCB 1Cr18Ni9Ti
阀板 WCB ZGCr5Mo 1Cr18Ni9Ti
阀杆 2Cr13 38MoAl 1Cr18Ni9Ti
阀座 25 304 304
密封环（垫片） 膨胀柔性石墨
填料 膨胀柔性石墨+软金属
阀杆螺母 ZCuAl10Fe3

七、主要外形尺寸和连接尺寸
公称压力PN（MPa） 公称通径DN（mm） L H D D1 D2 b f Z-Φd D0
1.0 50 250 345 16 125 10 16 3 4-18 250
65 270 395 180 145 120 18 3 4-18 250
80 280 425 15 16 135 20 3 4-18 300
100 300 510 215 180 155 20 3 8-18 300
125 325 570 245 210 185 22 3 8-18 350
150 350 725 280 240 210 24 3 8-18 350
200 400 820 335 295 265 26 3 8-18 400
250 450 890 390 350 320 28 3 12-23 400
300 500 1070 440 400 368 28 3 12-23 450
350 550 1320 500 460 428 30 4 16-23 550
400 600 1450 565 515 482 32 4 16-25 550
450 650 1560 615 565 532 32 4 20-25 600
500 700 1720 670 620 585 34 4 20-25 650
600 800 1880 780 725 685 36 5 20-30 700
700 900 2085 895 840 800 40 5 24-30 750
800 1000 2590 1010 950 905 44 5 24-34 800
1.6 50 250 345 160 125 100 16 3 4-18 250
65 270 395 180 145 120 18 3 4-18 250
80 280 425 195 160 135 20 3 8-18 300
100 300 510 215 180 155 20 3 8-18 300
125 325 570 245 210 185 22 3 8-18 350
150 350 725 280 240 210 24 3 8-23 350
200 400 820 335 295 265 26 3 12-23 400
250 450 890 405 355 320 30 3 12-25 450
300 500 1070 460 410 375 30 3 12-25 550
350 550 1320 520 470 435 34 4 16-25 600
400 600 1450 580 525 485 35 4 16-30 650
450 650 1560 640 585 545 40 4 20-30 700
500 700 1720 705 650 608 44 4 20-34 750
600 800 1880 840 770 718 48 5 20-41 800
700 900 2085 910 840 788 50 5 24-41 850
800 1000 2590 1020 950 898 52 5 24-41 950
2.5 50 250 345 160 125 100 20 3 4-18 250
65 270 395 180 145 120 22 3 8-18 250
80 280 425 195 160 135 22 3 8-18 300
100 300 510 230 190 160 24 3 8-23 300
125 325 570 270 220 188 28 3 8-25 350
150 350 725 300 250 218 30 3 8-25 350
200 400 820 360 310 278 34 3 12-25 400
250 450 890 425 370 332 36 3 12-30 450
300 500 1070 483 430 390 40 3 16-30 550
350 550 132 550 490 448 44 4 16-34 650
400 600 1450 610 550 505 48 4 16-34 700
450 650 1560 660 600 555 50 4 20-34 750
500 700 1720 730 660 610 52 4 20-41 800
600 800 1880 840 770 718 56 4 20-41 850
700 900 2085 955 875 815 60 4 24-48 900
800 1000 2590 1070 990 930 64 4 24-48 1000

八、主要外形尺寸和连接尺寸
公称压力PN（MPa）
公称通径DN（mm）
L
H
D
D1
D2
b
f
D6
f2
Z-Φd
D0
4.0
50
250
345
160
125
100
20
3
88
4
 4-18
300
65
270
395
180
145
120
22
3
110
4
8-18
300
80
280
425
195
160
135
22
3
121
4
8-18
350
100
300
510
230
190
160
24
3
150
4.5
8-23
350
125
325
570
270
220
188
28
3
176
4.5
8-25
400
150
350
725
300
250
218
30
3
204
4.5
8-25
400
200
400
820
375
320
282
38
3
260
4.5
12-30
450
250
450
890
445
385
345
42
3
313
4.5
12-34
550
300
500
1070
510
450
408
46
4
364
4.5
16-34
650
350
550
1320
570
510
465
52
4
422
5
16-34
750
400
600
1450
655
585
535
58
4
474
5
16-41
850
6.4
50
250
350
175
135
105
26
3
88
4
4-23
300
65
280
405
200
160
130
28
3
110
4
8-23
300
80
310
435
210
170
140
30
3
121
4
8-23
350
100
350
515
250
200
168
32
3
150
4.5
8-25
400
125
400
580
295
240
202
36
3
176
4.5
8-30
400
150
450
735
340
280
240
38
3
204
4.5
8-34
450
200
550
835
405
345
300
44
3
260
4.5
12-34
550
250
650
905
470
400
352
48
3
313
4.5
12-41
650
300
750
1080
530
460
412
54
4
364
4.5
16-41
750
350
850
1340
595
525
475
60
4
422
5
16-41
800
400
950
1460
670
585
525
66
4
474
5
16-48
900
10.0
50
250
350
195
145
112
28
3
88
4
4-25
300
65
28
405
220
170
138
32
3
110
4
8-25
300
80
310
435
230
180
148
34
3
121
4
8-25
350
100
350
515
265
210
172
38
3
150
4.5
8-30
400
125
400
580
310
250
210
42
3
176
4.5
8-34
400
150
450
735
350
290
250
46
3
204
4.5
12-34
450
200
550
835
430
360
312
54
3
260
4.5
12-41
550
250
650
905
500
430
382
60
3
313
4.5
12-41
650
300
750
1080
585
500
442
70
4
364
4.5
16-48
750
350
850
1340
665
560
498
76
4
422
5
16-54
850
400
950
1460
715
620
558
80
4
474
5
16-54
950
