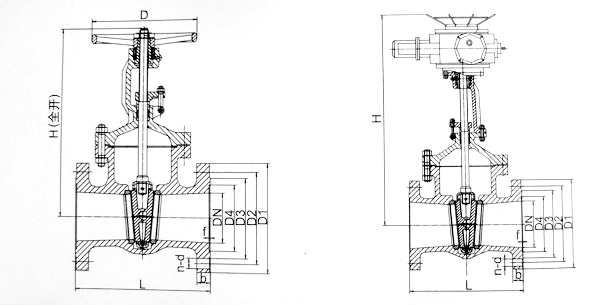

| 一、结构简图 |
 |
| 二、结构特点 |
- 采用中法兰螺栓连接，支管两端为法兰连接结构。
- 关闭机构主要由能够调心的楔式双闸板、万向顶、夹圈等组成，借助阀体内导向筋的引导作升降运动。
- 阀座、阀瓣密封面采用钴基硬功夫合金堆焊而成，耐磨、抗擦伤性能好。
- 阀杆表面经抗蚀性氮化处理，具有良好的抗腐蚀性和抗擦伤性。
- 有手动和电动两种操纵方式供选择。手动可采用撞击式手轮，减少操纵力。电动装置控制阀门的开启和关闭；电动装置分配有阀门专用电机，减速器、转矩控制结构、现场操作机构，手、电动切换机构。除就地操作外还可以进行远距离操作。
- 电动闸阀应尽量垂直安装，阀杆向上，介质流向可以从任何一侧进入。
- 结构长按GB/T12221标准。
|
| |
| 三、主要零件材料 |
| 型号 |
零件名称 |
| 阀体 |
阀座 |
阀瓣 |
阀盖 |
阀杆 |
万向顶 |
|
Z42Y-10
Z942-10 |
碳钢
碳钢 |
碳钢
碳钢 |
铬钼钢
铬钼钢 |
碳钢
碳钢 |
渗氮钢
渗氮钢 |
渗氮钢
渗氮钢 | |
| |
| 四、主要外形尺寸和连接尺寸 |
| 公称通径DN |
D1 |
D2 |
D3 |
D4 |
b |
n-d |
L |
H |
H1 |
| DN125 |
310 |
25 |
210 |
176 |
42 |
8-34 |
400 |
780 |
943 |
| DN150 |
350 |
290 |
250 |
204 |
46 |
12-34 |
450 |
980 |
1058 |
| DN200 |
430 |
360 |
312 |
260 |
54 |
12-41 |
550 |
1320 |
1395 |
| DN250 |
500 |
430 |
382 |
313 |
60 |
12-41 |
650 |
1580 |
1635 |
| DN300 |
585 |
500 |
442 |
364 |
70 |
16-48 |
750 |
1810 |
1890 |
| DN350 |
655 |
560 |
498 |
422 |
76 |
16-54 |
850 |
1920 |
2185 |
| DN400 |
715 |
620 |
558 |
474 |
80 |
16-54 |
950 |
2150 |
2500 | |
| |
| 五、电动装置选择表 |
| 口径/压力 |
型号 |
公称转矩（N.M） |
生产厂家 |
| DN125/PN10 |
DZW45 Z45 |
450 |
扬州 常州 |
| DN150/PN10 |
DZW60 Z60 |
600 |
扬州 常州 |
| DN200/PN10 |
DZW90 Z90 |
900 |
扬州 常州 |
| DN250/PN10 |
DZW120 Z120 |
1200 |
扬州 常州 |
| DN300/PN10 |
DZW180 Z180 |
1800 |
扬州 常州 |
| DN350/PN10 |
DZW250 Z250 |
2500 |
扬州 常州 |
| DN400/PN10 |
DZW500 Z500 |
5000 |
扬州 常州 | |
