PYH61Y型止回阀 |
| PYH61Y型 |
 |

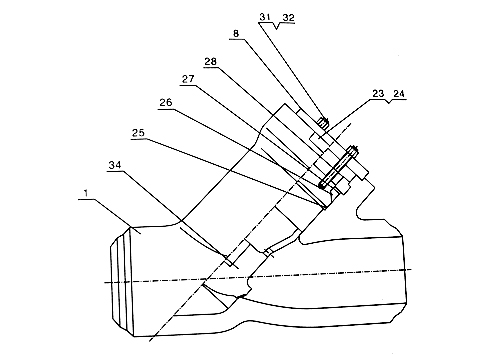

| 典型零件材料表 |
| 序号 |
零件名称 |
WCB |
WC6 |
WC9 |
CF8 |
CF3M |
CE3MN |
| 1 |
阀体 |
A216 WCB |
A217 WC6 |
A127 WC9 |
A351 CF8 |
A351 CF3M |
CE3MN |
| 8 |
阀盖 |
A216 WCB |
A216 WCB |
A216 WCB |
A351 CF8 |
A351 CF8 |
A351 CF8 |
| 23 |
铭牌 |
AISI 304 |
AISI 304 |
AISI 304 |
AISI 304 |
AISI 304 |
AISI 304 |
| 24 |
铆钉 |
AL |
AL |
AL |
AL |
AL |
AL |
| 25 |
自密封座 |
A105 |
A182 F11 |
A182 F22 |
A182 F304 |
A182 F316L |
A182 F53 |
| 26 |
自密封垫 |
304丝+柔性石墨 |
| 27 |
自密封环 |
A182 F6a |
A182 F6a |
A182 F6a |
A182 F304 |
A182 F316L |
A182 F53 |
| 28 |
四开环 |
A182 F6a |
A182 F11 |
A182 F22 |
A182 F304 |
A182 F316L |
A182 F53 |
| 31 |
吊紧螺栓 |
A193 B7 |
A193 B7 |
A193 B7 |
A193 B8 |
A193 B8M |
A193 B8M |
| 32 |
螺母 |
A194 2H |
A194 2H |
A194 2H |
A194 8 |
A194 8M |
A194 8M |
| 34 |
阀瓣 |
A105 |
A182 F11 |
A182 F22 |
A182 F304 |
A182 F316L |
A182 F53 | |
| |
| CL600 |
| 规格(NPS) |
in |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
| 结构长度(mm) |
L |
457 |
584 |
711 |
813 |
1092 |
1041 |
1041 |
1524 |
| 中心高度(mm) |
H |
406 |
508 |
635 |
822 |
822 |
1054 |
1054 |
1194 |
| 重量(kg) |
182 |
272 |
454 |
658 |
658 |
1270 |
1270 |
1588 | |
| |
| 规格(NPS) |
in |
8×6×8 |
10×8×10 |
12×10×12 |
14×12×14 |
16×14×16 |
18×16×18 |
20×18×20 |
22×20×22 |
| 结构长度(mm) |
L |
457 |
584 |
711 |
813 |
813 |
1041 |
1041 |
1524 |
| 中心高度(mm) |
H |
406 |
508 |
635 |
822 |
822 |
1054 |
1054 |
1194 |
| 重量(kg) |
182 |
303 |
506 |
724 |
724 |
1397 |
1397 |
1770 | |
| |
| CL900 |
| 规格(NPS) |
in |
6 |
8 |
10 |
12 |
14 |
| 结构长度(mm) |
L |
705 |
762 |
921 |
1041 |
1092 |
| 中心高度(mm) |
H |
457 |
598 |
716 |
891 |
891 |
| 重量(kg) |
182 |
284 |
527 |
718 |
718 | |
| |
| 规格(NPS) |
in |
8×6×8 |
10×8×10 |
12×10×12 |
14×12×14 |
16×14×16 |
| 结构长度(mm) |
L |
705 |
762 |
921 |
1041 |
1092 |
| 中心高度(mm) |
H |
457 |
598 |
716 |
891 |
891 |
| 重量(kg) |
182 |
316 |
582 |
795 |
794 | |
| |
| CL1500 |
| 规格(NPS) |
in |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
| 结构长度(mm) |
L |
705 |
762 |
921 |
1041 |
1092 |
1372 |
1600 |
1600 |
| 中心高度(mm) |
H |
457 |
598 |
715 |
891 |
891 |
1129 |
1129 |
1129 |
| 重量(kg) |
182 |
284 |
527 |
718 |
718 |
1397 |
1420 |
1782 | |
| |
| 规格(NPS) |
in |
8×6×8 |
10×8×10 |
12×10×12 |
14×12×14 |
16×14×16 |
18×16×18 |
20×18×20 |
22×20×22 |
| 结构长度(mm) |
L |
705 |
762 |
921 |
1041 |
1092 |
1372 |
1600 |
1384 |
| 中心高度(mm) |
H |
457 |
598 |
716 |
891 |
891 |
1129 |
1129 |
1332 |
| 重量(kg) |
182 |
316 |
582 |
795 |
794 |
1534 |
1560 |
1977 | | |
| |
| CL2500 |
| 规格(NPS) |
in |
6 |
8 |
10 |
12 |
14 |
| 结构长度(mm) |
L |
610 |
762 |
914 |
1041 |
1238 |
| 中心高度(mm) |
H |
521 |
612 |
761 |
879 |
948 |
| 重量(kg) |
245 |
300 |
585 |
863 |
1380 | |
| |
| 规格(NPS) |
in |
8×6×8 |
10×8×10 |
12×10×12 |
14×12×14 |
16×14×16 |
| 结构长度(mm) |
L |
610 |
762 |
914 |
1041 |
1238 |
| 中心高度(mm) |
H |
521 |
612 |
761 |
879 |
948 |
| 重量(kg) |
245 |
329 |
594 |
595 |
1530 | | |
| | |
|
|
|
