J41H型截止阀

J41H型

典型零件材料表

序号零件名称 WCB C5 WC6 CF8 CF8M

1 阀体 A216 WCB A217 C5 A217 Wc6 A351 CF8 A351 CF8M

4 阀杠 A182 F6a A182 F6a A182 F6a A182 F6a A479 316

5 螺栓 A193 B7 A193 B7 A193 B7 A193 B8 A193 B8M

6 螺母 A194 2H A194 2H A194 2H A194 8 A194 8M

7 垫片150Lb 石墨GHE Graphite sheet

垫片300Lb 304夹柔性石墨 Spiral wound

垫片≥600Lb F304 Spiral wound

8 阀盖 A216 WCB A217 C5 A217 Wc6 A351 Cf8 A351 CF8M

9 上密封阀 A182 F6a A182 F6a A182 F6a A182 F304 A182 F316

10 填料 Pillar 6610+6528

11 隔环 A182 F6a A182 F6a A182 F6a A182 F304 A182 F316

12 填料压套 A182 F6a A182 F6a A182 F6a A182 F304 A182 F316

13 填料夹板 A216 WCB A216 WCB A216 WCB A351 CF8 A351 CF8

14 活结螺栓 A193 B7 A193 B7 A193 B7 A193 B7 A193 B8

15 螺母 A194 2H A194 2H A194 2H A194 2H A194 8

16 横销 1035 1035 1035 304 304

17 阀杠螺母 A439 Type D2 A439 Type D2 A439 Type D2 A439 Type D2 A439 Type D2

18 缩紧螺母 1035 1035 1035 1035 1035

19 止定螺钉 1035 1035 1035 1035 1035

20 手轮 AISI 1118 AISI 1118 AISI 1118 AISI 1118 AISI 1118

23 铭牌 AISI 304 AISI 304 AISI 304 AISI 304 AISI 304

24 铆钉 AL AL AL AL AL

34 阀瓣 A105/STL.6 A335-P5/STL.6 A182 F11/STL.6 A182 F304 A182 F316

36 阀瓣盖 1035 304 304 304 316

39 垫块 410 410 410 304 304

44 垫圈 1035 1035 1035 1035 1035

CL150

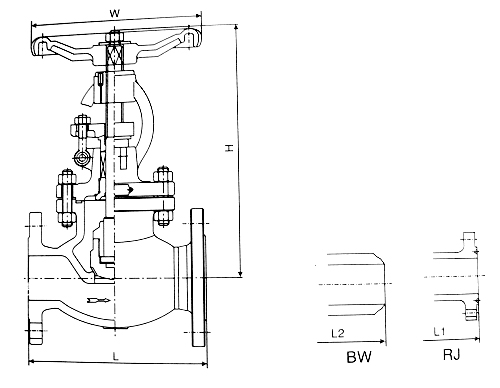

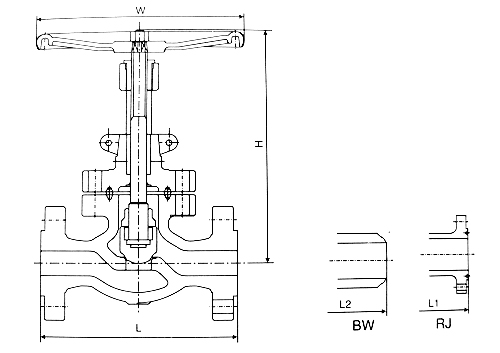

规格(NPS)	in	2	2¹/2	3	4	5	6	8	10	12	14	16	18	20	24
结构长度(mm)	L	203	216	241	292	356	406	495	622	698	787	914	978	978	1295
	L1	216	229	254	305	369	419	508	635	711	800	927	991	991	1308
	L2	203	216	241	292	356	406	495	622	698	787	914	978	978	1295
中心高度(mm)	H	350	362	385	490	455	537	707	788	820	898	930	980	1028	1134
手轮直径(mm)	W	220	250	280	320	320	400	450	560	580	-	-	-	-	-
重量(kg)		21	29	34	54	72	93	185	268	400	650	1113	-	-	-

CL300

规格(NPS)	in	2	2¹/2	3	4	5	6	8	10	12	14	16	18	20	24
结构长度(mm)	L	267	292	318	356	400	445	559	622	711	838	864	978	1016	1346
	L1	283	308	334	372	416	461	575	638	727	854	880	994	1035	1368
	L2	267	292	318	356	400	445	559	622	711	828	864	978	1016	1346
中心高度(mm)	H	345	377	405	468	620	708	777	935	955	961	1010	1060	1110	1249
手轮直径(mm)	W	220	350	280	320	400	450	500	560	600	-	-	-	-	-
重量(kg)		28	36	50	75	140	200	287	510	720	-	-	-	-	-

CL600

规格(NPS)	in	2	2¹/2	3	4	5	6	8	10	12	14	16
结构长度(mm)	L	292	330	356	432	508	559	660	787	838	889	991
	L1	295	333	359	435	511	562	663	790	841	892	994
	L2	292	330	356	432	508	559	660	787	838	889	991
中心高度(mm)	H	385	430	475	685	770	901	913	1060	1227	1320	1540
手轮直径(mm)	W	285	280	320	400	500	550	600	650	760	-	-
重量(kg)		32	45	62	139	240	342	483	870	1067	-	-

CL900

规格(NPS)	in	2	2¹/2	3	4	6	8	10	12	14	16
结构长度(mm)	L	368	419	381	457	610	737	838	965	1029	1130
	L1	368	419	381	457	610	737	838	965	1029	1130
	L2	371	422	384	460	613	740	841	968	1039	1140
中心高度(mm)	H	430	580	675	780	870	980	1010	1300	1400	1600
手轮直径(mm)	W	320	320	350	500	850	560	-	-	-	-
重量(kg)		58	92	144	225	502	720	-	-	-	-

CL1500

规格(NPS)	in	2	2¹/2	3	4	6	8	10	12	14	16
结构长度(mm)	L	368	419	470	546	705	832	991	1130	1257
	L1	371	422	473	549	711	842	1001	1146	1276
	L2	368	419	470	546	705	832	991	1130	1257
中心高度(mm)	H	430	500	750	820	910	1015	1035	1350	1460
手轮直径(mm)	W	320	400	450	600	700	800	-	-	-
重量(kg)		66	115	188	292	620	808	-	-	-
