PZ5/941Y型闸阀
PZ5/941Y型

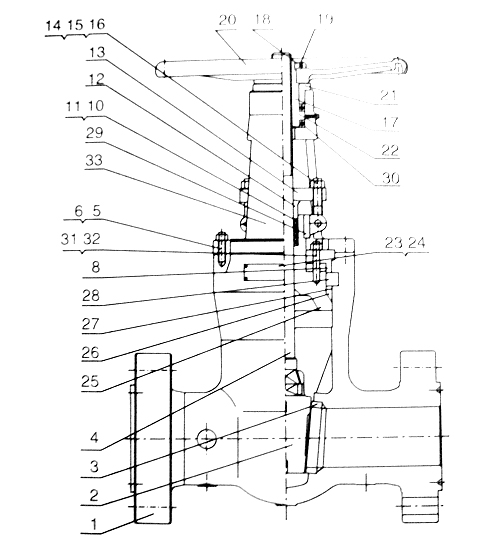

典型零件材料表
序号 零件名称 WCB C5 WC6 CF8 CF8M
1 阀体 A216 WCB A217 C5 A217 Wc6 A351 CF8 A351 CF8M
2 阀板 A216 WCB/STL.6 A217 C5/STL.6 A217 WC6/STL.6 A351 CF8 A351 CF8M
3 阀座 A105/STL.6 A182 F11/STL.6 A182 F11/STL.6 A182 F304/STL.6 A182 F316/STL.6
4 阀杠 A182 F6a A182 F6a A182 F6a A182 304 A479 316
5 螺栓 A193 B7 A193 B7 A193 B7 A193 B8 A193 B8M
6 螺母 A194 2H A194 2H A194 2H A194 8 A194 8M
8 阀盖 A216 WCB A217 C5 A217 Wc6 A351 CF8 A351 CF8M
9 上密封阀 A182 F6a A182 F6a A182 F6a A182 F6a A182 F316
10 填料 304丝+柔性石墨 Pillar 6610+6528
11 隔环 A182 F6a A182 F6a A182 F6a A182 F304 A182 F316
12 填料压套 A182 F6a A182 F6a A182 F6a A182 F304 A182 F316
13 填料夹板 A216 WCB A216 WCB A216 WCB A351 CF8 A351 CF8
14 活结螺栓 A193 B7 A193 B7 A193 B7 A193 B7 A193 B8
15 螺母 A194 2H A194 2H A194 2H A194 2H A194 8
16 横销 1035 1035 1035 304 304
17 阀杠螺母 A439 Type D2 A439 Type D2 A439 Type D2 A439 Type D2 A439 Type D2
18 缩紧螺母 1035 1035 1035 1035 1035
19 止定螺钉 1035 1035 1035 1035 1035
20 手轮 AISI 1118 AISI 1118 AISI 1118 AISI 1118 AISI 1118
21 轴承压盖 1035 1035 1035 1035 1035
22 油环 成品 成品 成品 成品 成品
23 铭牌 AISI 304 AISI 304 AISI 304 AISI 304 AISI 304
24 铆钉 AL AL AL AL AL
25 自密封座 A216 WCB A217 C5 A217 WC6 A315 CF8 A351 CF8M
26 自密封垫 304丝+柔性石墨
27 自密封环 A182 F6a A182 F6a A182 F6a A182 F304 A182 F316
28 四开环 A182 F6a A182 F11 A182 F11 A182 F304 A182 F316
29 吊紧支架 A216 WCB A216 WCB A216 WCB A351 CF8 A315 CF8
30 轴承 40Cr 40Cr 40Cr 40Cr 40Cr
31 吊紧螺栓 A193 B7 A193 B7 A193 B7 A193 B8 A193 B8M
32 螺母 A194 2H A194 2H A194 2H A194 8 A194 8M
33 支架 A216 WCB A216 WCB A216 WCB A315 CF8 A315 CF8
CL900

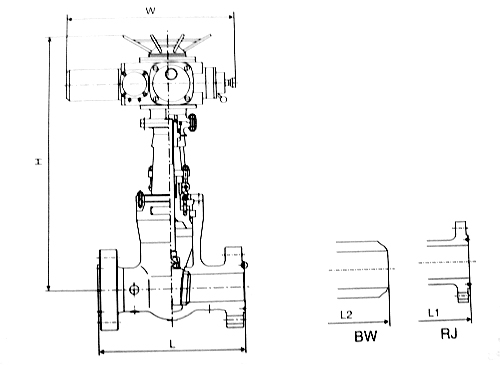

规格(NPS) in 2 21/2 3 4 6 8 10 12 14 16
结构长度(mm) L 368 419 381 457 610 737 838 965 1029 1130
L1 371 422 384 460 613 740 841 968 1039 1140
L2 216 254 305 356 508 660 787 914 991 1092
中心高度(mm) H 445 252 660 666 928 - - - - -
手轮直径(mm) W 300 300 350 400 600 - - - - 1960
重量(kg) 50 74 90 110 195 505 745 1060 1410 -

CL1500
规格(NPS) in 2 21/2 3 4 6 8 10 12 14 16
结构长度(mm) L 368 419 470 546 705 832 991 1130 1257 1384
L1 371 422 193 549 711 842 1001 1146 1276 1406
L2 216 254 305 406 559 711 864 991 1067 1104
中心高度(mm) H 485 554 672 768 - - - - - -
手轮直径(mm) W 300 350 400 560 - - - - - -
重量(kg) 50 74 90 158 350 690 1030 1460 1810 2760

CL2500
规格(NPS) in 2 21/2 3 4 6 8 10 12 14 16
结构长度(mm) L 451 508 578 673 914 1022 1270 1422
L1 454 514 584 683 927 1038 1292 1444
L2 279 330 368 457 610 762 914 1041
中心高度(mm) H 594 753 840 880 - - - -
手轮直径(mm) W 350 400 560 600 - - - -
重量(kg) 60 100 110 200 530 750 1610 3010
