Z40H/Y型闸阀

Z40H/Y型

典型零件材料表

序号零件名称 WCB C5 WC6 CF8 CF8M

1 阀体 A216 WCB A217 C5 A217 Wc6 A351 CF8 A351 CF8M

2 阀板 A216 WCB/STL.6 A217 C5/STL.6 A217 WC6/STL.6 A351 CF8 A351 CF8M

3 阀座 A105/STL.6 A182 F11/STL.6 A182 F11/STL.6 A182 F304/STL.6 A182 F316/STL.6

4 阀杠 A182 F6a A182 F6a A182 F6a A182 304 A479 316

5 螺栓 A193 B7 A193 B7 A193 B7 A193 B8 A193 B8M

6 螺母 A194 2H A194 2H A194 2H A194 8 A194 8M

7 垫片150Lb 304夹柔性石墨 316包石墨

垫片300Lb 304夹柔性石墨 Spiral wound

垫片≥600Lb F304 Spiral wound

8 阀盖 A216 WCB A217 C5 A217 Wc6 A351 CF8 A351 CF8M

9 上密封阀 A182 F6a A182 F6a A182 F6a A182 F6a A182 F316

10 填料 304丝+柔性石墨 Pillar 6610+6528

11 隔环 A182 F6a A182 F6a A182 F6a A182 F304 A182 F316

12 填料压套 A182 F6a A182 F6a A182 F6a A182 F304 A182 F316

13 填料夹板 A216 WCB A216 WCB A216 WCB A351 CF8 A351 CF8

14 活结螺栓 A193 B7 A193 B7 A193 B7 A193 B7 A193 B8

15 螺母 A194 2H A194 2H A194 2H A194 2H A194 8

16 横销 1035 1035 1035 304 304

17 阀杠螺母 A439 Type D2 A439 Type D2 A439 Type D2 A439 Type D2 A439 Type D2

18 缩紧螺母 1035 1035 1035 1035 1035

19 止定螺钉 1035 1035 1035 1035 1035

20 手轮 AISI 1118 AISI 1118 AISI 1118 AISI 1118 AISI 1118

21 轴承压盖 1035 1035 1035 1035 1035

22 油环成品成品成品成品成品

23 铭牌 AISI 304 AISI 304 AISI 304 AISI 304 AISI 304

24 铆钉 AL AL AL AL AL

CL150

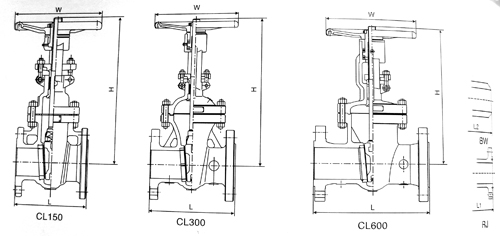

规格(NPS)	in	2	2¹/2	3	4	5	6	8	10	12	14	16	18	20	24	28	30	32	36	40	42	48	60
结构长度(mm)	L	178	190	203	229	354	267	292	330	356	381	406	432	457	508	610	610	600	711	762	787	914	1067
	L1	191	203	246	241	267	279	305	343	368	394	419	445	470	521	-	-	-	-	-	-	-	-
	L2	216	241	283	305	371	403	419	457	502	572	610	660	711	813	914	914	965	1060	1067	1118	-	-
中心高度(mm)	H	341	371	402	472	530	587	743	904	1047	1172	1297	1433	1590	1898	2050	2330	2533	2800	-	-	-	-
手轮直径(mm)	W	200	200	250	280	300	300	350	400	450	500	600	680	750	800	-	-	-	-	-	-	-	-
重量(kg)		20	30	33	49	60	75	120	205	290	400	511	650	789	1200	1800	2560	3060	3500	-	-	-	-

CL300

规格(NPS)	in	2	2¹/2	3	4	5	6	8	10	12	14	16	18	20	24	28	30	32	36
结构长度(mm)	L	216	241	283	305	371	403	419	457	502	762	838	914	991	1143	1346	1397	1524	1727
	L1	232	257	298	321	397	419	435	473	518	778	854	930	1010	1165	1371	1522	1552	1755
	L2	216	241	283	605	681	403	419	457	502	762	838	814	991	1143	1346	1397	1524	1727
中心高度(mm)	H	345	376	407	478	535	618	765	929	1094	1188	1329	1455	1860	2030	-	-	-	-
手轮直径(mm)	W	200	200	250	300	300	350	400	450	500	550	680	750	920	-	-	-	-	-
重量(kg)		24	36	47	69	89	123	196	333	440	710	950	1405	1720	2770	3312	4100	5200	6700

CL600

规格(NPS)	in	2	2¹/2	3	4	5	6	8	10	12	14	16	18	20	24	28	30	32	36
结构长度(mm)	L	292	330	356	432	508	559	660	787	838	889	991	1092	1194	1397	1549	1651	1778	2083
	L1	295	333	359	435	511	562	664	791	841	892	994	1095	1200	1407	1562	1664	1794	2096
	L2	292	330	356	432	508	559	660	787	838	889	991	1092	1194	1397	1549	1651	1778	2083
中心高度(mm)	H	377	443	465	525	610	672	820	983	1120	1283	1429	1572	1757	1985	2230	2475	2300	2950
手轮直径(mm)	W	200	250	280	300	400	450	500	680	750	700	-	-	-	-	-	-	-	-
重量(kg)		39	52	88	114	-	285	413	650	800	1140	1700	2268	2850	3500	-	-	-	-

CL900

规格(NPS)	in	2	2¹/2	3	4	5	6	8	10	12	14	16	18	20	24
结构长度(mm)	L	368	419	381	457	559	610	737	838	965	1029	1130	1219	1321	1549
	L1	371	422	384	460	562	613	740	841	968	1039	1140	1232	1334	1568
	L2	368	419	381	457	559	610	737	838	965	1029	1130	1219	1321	1549
中心高度(mm)	H	445	480	513	613	730	834	875	1040	1150	1360	1520	1830	2100	2610
手轮直径(mm)	W	300	300	350	400	500	600	600	650	700	-	-	-	-	-
重量(kg)		72	101	130	197	285	404	650	1376	1177	1500	1920	-	-	-

CL1500

规格(NPS)	in	2	2¹/2	3	4	5	6	8	10	12	14	16	18	20	24
结构长度(mm)	L	368	419	470	546	673	705	832	991	1130	1257	1384	1537	1664	1943
	L1	371	422	473	549	676	711	842	1001	1146	1276	1406	1559	1686	1971
	L2	368	419	470	546	673	705	832	911	1130	1257	1384	1537	1664	1943
中心高度(mm)	H	462	512	550	752	927	1120	1390	1524	1850	2180	2210	-	-	-
手轮直径(mm)	W	300	350	400	550	550	600	700	800	-	-	-	-	-	-
重量(kg)		85	130	170	304	-	646	1100	1600	2106	2700	3500	-	-	-

CL2500

规格(NPS)	in	2	2¹/2	3	4	5	6	8	10	12	14	16	18	20	24
结构长度(mm)	L	451	508	578	673	794	914	1022	1270	1422
	L1	454	514	584	683	807	927	1038	1292	1444
	L2	451	508	578	673	794	914	1022	1270	1422
中心高度(mm)	H	520	630	730	880	1020	1120	1350	1600	1900
手轮直径(mm)	W	300	350	400	500	600	700	800	-	-
重量(kg)		-	-	-	-	-	-	-	-	-
