法兰连接三偏心多层次金属硬密封封蝶阀

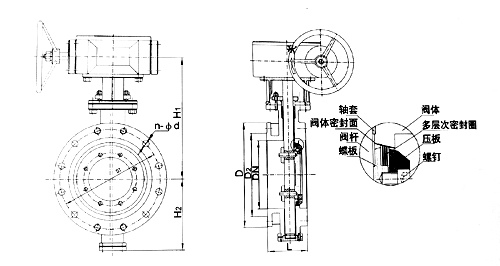

一、结构简图

二、主要尺寸及连接尺寸

　３　

D645H～²⁵₄₀C、P、R、V

　9 　　

公称通径 DN	外型尺寸			连接尺寸
	外型尺寸			2.5MPa				4.0MPa
	L	H1	H2	D	D1	D2	n-φd	D	D1	D2	n-φd
100	127	285	105	235	190	156	8-22	235	190	156	8-22
125	140	300	125	270	220	184	8-26	270	220	184	8-26
150	140	320	140	300	250	211	8-26	300	250	211	8-26
200	152	370	180	360	310	274	12-26	375	320	284	12-30
250	165	420	200	425	370	330	12-30	450	385	345	12-33
300	178	500	250	485	430	389	16-30	515	450	409	16-33
350	190	530	270	555	490	448	16-33	580	510	465	16-36
400	216	570	300	620	550	503	16-36	660	585	535	16-39
450	222	600	320	670	600	548	20-36	685	610	560	20-39
500	229	680	360	730	660	609	20-36	755	670	615	20-42
600	267	750	420	845	770	720	20-39	890	795	735	20-48
700	292	810	480	960	875	820	24-42
800	318	905	540	1085	990	928	24-48
900	330	960	590	1185	1090	1028	28-48
1000	410	1010	640	1320	1210	1140	28-55
1200	470	1175	750	1530	1420	1350	32-55
1400	530	1310	860	1755	1640	1580	36-60
1600	600	1460	980	1975	1860	1780	40-60
1800	670	1560	1090	2195	2070	1985	46-68
2000	760	1670	1190	2425	2300	2210	48-68
