法兰连接双偏心金属硬密封蝶阀

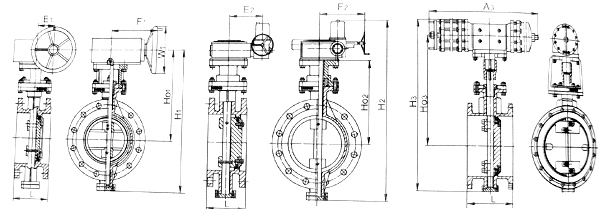

一、结构简图

二、主要外形尺寸

D3（6、9）43H-6C、P、R、V

公称通径

DN

 公称压力PN0.6MPa
L* 蜗轮蜗杠传动 电动 气动
H1 H01 E1 F1 W1 H2 H02 E2 F2 H3 H03 A3
50 108 267 172 63 140 180 - - - - - - -
65 112 290 180 63 140 180 - - - - - - -
80 114 320 190 63 140 180 320 185 178 180 - - -
100 127 342 198 63 140 240 340 198 178 180 - - -
125 140 380 223 63 140 240 380 223 178 180 - - -
150 140 415 246 63 140 300 415 241 178 180 - - -
200 152 470 298 84 170 300 512 263 235 370 695 325 275
250 165 535 328 84 170 400 570 292 235 370 750 355 275
300 178 606 365 108 200 400 668 340 235 370 935 475 378
350 190 695 408 108 200 400 745 385 235 370 935 475 378
400 216 755 446 128 240 600 827 425 235 370 1145 590 378
450 222 815 475 152 240 600 915 462 235 370 1205 632 530
500 229 905 525 168 300 600 995 500 235 370 1256 665 530
600 267 1050 610 320 192 350 1183 605 245 515 1526 830 530
700 292 1276 795 237 192 350 1460 734 245 515 1640 903 530
800 318 1384 837 237 168 350 1589 803 245 515 1640 903 530
900 330 1500 885 237 168 450 1856 990 360 540 1917 1052 680
1000 410 1620 946 785 330 450 1958 1050 360 540 2600 1170 680
1200 470 2185 1165 785 330 450 2013 1165 360 540 - - -
1400 530 2315 1310 785 330 450 2186 1312 360 540 - - -
1600 600 2675 1440 865 330 600 2531 1438 385 565 - - -
1800 670 2920 1580 865 550 600 2795 1580 385 565 - - -
2000 950 3170 1725 865 550 600 3055 1726 300 770 - - -
2200 1000 3415 1845 865 650 600 3269 1824 520 817 - - -
2400 1110 3670 1972 865 650 600 3524 1959 520 817 - - -
2600 1190 3830 2100 865 650 600 3765 2080 450 973 - - -
2800 1270 4100 2235 865 850 600 4025 2210 450 973 - - -
3000 1350 4380 2370 865 850 600 4278 2390 450 973 - - -

D3（6、9）43H-10C、P、R、V

公称通径

DN

 公称压力PN0.6MPa
L* 蜗轮蜗杠传动 电动 气动
H1 H01 E1 F1 W1 H2 H02 E2 F2 H3 H03 A3
50 108 267 172 63 140 180 - - - - - - -
65 112 290 178 63 140 180 - - - - - - -
80 114 325 185 63 140 180 320 185 180 178 - - -
100 127 345 193 63 140 240 340 198 180 178 - - -
125 140 380 219 63 140 240 382 220 180 178 - - -
150 140 415 245 63 140 240 415 241 180 178 - - -
200 152 470 298 84 170 300 512 263 370 235 740 367 275
250 165 535 328 84 170 300 570 292 370 235 900 443 378
300 178 606 365 108 200 400 668 340 370 235 990 493 378
350 190 695 408 108 200 400 745 385 370 235 1155 575 378
400 216 755 446 128 240 400 827 425 370 235 1205 600 530
450 222 815 475 152 240 600 915 462 370 235 1290 643 530
500 229 905 525 168 300 600 995 500 370 235 1395 705 530
600 267 1050 610 320 192 600 1183 605 515 245 1665 838 530
700 292 1276 795 237 192 350 1460 734 515 245 1882 342 680
800 318 1384 837 237 168 350 1589 803 515 245 2093 1066 680
900 330 1500 885 237 168 350 1856 990 540 360 - - -
1000 410 1620 946 785 330 450 1958 1050 540 360 - - -
1200 470 2185 1165 785 330 450 2013 1165 540 360 - - -
1400 530 2315 1310 785 330 450 2186 1312 540 360 - - -
1600 600 2675 1440 785 330 450 2531 1438 565 385 - - -
1800 670 2920 1580 865 550 600 2795 1580 565 385 - - -
2000 950 3170 1725 865 550 600 3055 1726 770 300 - - -
2200 1000 3340 1935 440 650 800 3365 1980 973 450 - - -
2400 1110 3625 2110 440 650 800 3655 2140 973 450 - - -
D3（6、9）43H-16C、P、R、V
50 108 267 172 63 140 180 - - - - - - -
65 112 290 175 63 140 160 - - - - - - -
80 114 320 185 63 140 160 513 265 180 178 - - -
100 127 342 195 63 140 160 538 282 180 178 - - -
125 140 365 109 63 140 300 560 295 180 178 - - -
150 140 415 243 63 140 300 605 300 180 178 - - -
200 152 510 263 84 150 400 749 321 370 235 695 327 275
250 165 567 295 84 150 400 803 330 370 235 750 355 275
300 178 665 342 108 200 600 880 365 370 235 955 472 378
350 190 739 385 108 200 600 960 410 370 235 1033 515 378
400 216 825 430 152 240 600 1032 445 370 235 1185 595 530
450 222 910 469 152 240 800 1118 487 370 235 1270 632 530
500 229 990 500 168 300 800 1190 520 370 235 1335 665 530
600 267 1210 618 192 320 800 1380 625 370 235 142 829 680
700 292 1475 746 238 237 400 1582 745 515 245 1785 905 680
800 318 1600 810 238 237 400 1713 810 515 245 1915 970 680
900 330 1870 1000 330 785 400 1870 875 540 360 - - -
1000 410 2000 1065 430 785 600 2000 940 540 360 - - -
1200 470 2215 1170 430 785 600 2118 1060 540 360 - - -
1400 530 2430 1319 550 865 800 2328 1325 565 385 - - -
1600 600 2700 1443 550 865 800 2550 1450 565 385 - - -
1800 670 2938 1595 650 865 800 2816 1598 770 300 - - -
2000 950 3240 1743 650 865 800 3065 1743 794 684 - - -

D3（6、9）43H-25C、P、R、V

公称通径

DN

 公称压力PN2.5MPa
L* 蜗轮蜗杠传动 电动 气动
H1 H01 E1 F1 W1 H2 H02 E2 F2 H3 H03 A3
50 108 278 178 63 140 180 - - - - - - -
65 112 305 182 63 140 160 - - - - - - -
80 114 320 185 63 140 160 552 265 180 178 - - -
100 127 350 200 63 140 300 585 290 180 178 - - -
125 140 375 210 63 140 300 610 305 180 178 - - -
150 140 425 245 63 140 400 765 315 180 178 - - -
200 152 526 270 84 150 400 820 304 370 235 740 367 275
250 165 590 302 84 150 600 910 336 370 235 890 443 378
300 178 695 360 108 200 600 1000 386 370 235 985 495 378
350 190 789 420 108 240 600 1055 425 370 235 1155 575 530
400 216 848 435 128 240 800 1108 456 370 235 1206 603 530
450 222 943 475 152 300 800 1140 490 370 235 1284 643 530
500 229 1079 550 168 320 800 1238 552 370 235 1390 705 535
600 267 1352 675 192 237 400 1399 635 515 245 1660 835 680
700 292 1495 759 685 237 400 1611 750 540 360 - - -
800 318 1640 835 685 237 400 1782 820 540 360 - - -
900 330 1765 886 730 785 600 1915 886 565 385 - - -
1000 410 1885 945 730 785 600 2040 945 565 385 - - -
1200 470 2100 1055 850 865 800 2184 1053 770 300 - - -
1400 530 2325 1163 850 865 800 2375 1164 794 684 - - -
D3（6、9）43H-40C、P、R、V
50 108 320 185 63 140 160 - - - - - - -
65 112 350 200 63 140 300 - - - - - - -
80 114 395 245 63 140 300 230 240 180 178 - - -
100 127 356 205 63 140 400 555 205 180 178 - - -
125 140 375 213 63 140 400 582 215 180 178 - - -
150 140 439 260 84 150 600 609 260 370 235 - - -
200 152 520 275 84 150 600 755 275 370 235 750 375 275
250 165 600 315 108 200 600 818 345 370 235 905 445 378
300 178 692 365 108 200 800 912 363 515 245 1085 538 503
350 190 776 408 152 240 800 983 406 515 245 1160 576 503
400 216 864 443 168 300 800 1058 440 515 245 1230 609 503
450 222 925 525 237 368 400 1111 571 515 245 1375 665 680
500 229 1128 571 237 368 400 1245 600 540 360 1520 765 680
600 267 1257 664 237 368 400 1336 663 540 360 - - -
700 292 1450 880 410 550 600 1414 796 730 410 - - -
800 318 1555 905 410 550 600 1451 851 730 410 - - -
