浮动式球阀

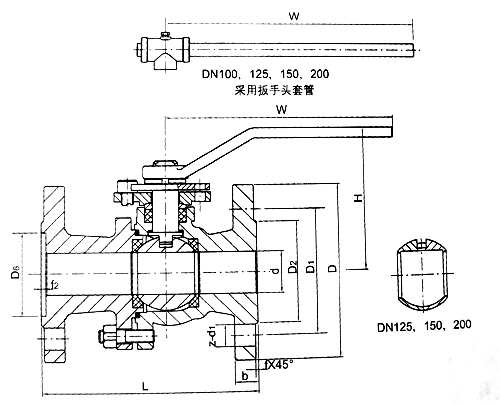

一、结构简图

二、主要外形尺寸和连接尺寸（单位：mm）

Q41F-16C,16P,16R

DN	d	L	L1	D	D1	D2	b	f	z-d1	H	W
15	15	108	44	95	65	45	14	2	4-14	75	130
20	20	117	51	105	75	55	16	2	4-14	75	130
25	25	150	68	115	85	65	16	2	4-14	85	130
32	32	165	70	135	100	78	18	2	4-18	110	180
40	40	180	80	145	110	85	18	3	4-18	135	230
50	50	200	95	160	125	100	20	3	4-18	142	230
65	65	220	103	180	145	120	20	3	4-18	173	400
80	76	250	113	195	160	135	22	3	8-18	183	400
100	100	280	130	215	180	155	24	3	8-18	255	650
125	125	320	160	245	210	185	26	3	8-18	264	650
150	150	360	180	280	240	210	28	3	8-23	290	1000
200	200	400	200	335	295	265	30	3	12-23	395	1125

Q41F-25,25P,25R

DN	d	L	D	D1	D2	b	f	z-d1	H	W
15	15	108	95	65	45	16	2	4-14	75	130
20	20	117	105	75	55	16	2	4-14	75	130
25	25	150	115	85	65	16	2	4-14	85	130
32	32	165	135	100	78	18	2	4-18	110	180
40	40	180	145	110	85	18	3	4-18	135	230
50	50	200	160	125	100	20	3	4-18	142	230
65	65	220	180	145	120	22	3	8-18	173	400
80	76	250	195	160	135	22	3	8-18	183	400
100	100	280	230	190	160	24	3	8-23	250	650
125	125	320	270	220	188	28	3	8-25	315	650
150	150	360	300	250	218	30	3	8-25	340	1100
200	200	500	360	310	278	34	3	12-25	395	1125

Q41F-40,40P,40R

DN	d	L	D	D1	D2	D3	f2	b	f	Z-d1	H	W
15	15	130	95	65	45	40	4	16	2	4-14	75	130
20	20	140	105	75	55	51	4	16	2	4-14	75	130
25	25	150	115	85	65	58	4	16	2	4-14	85	130
32	32	180	135	100	78	66	4	18	2	4-18	110	180
40	40	200	145	110	85	76	4	18	3	4-18	135	230
50	50	220	160	125	100	88	4	20	3	4-18	142	230
65	65	250	180	145	120	110	4	22	3	8-18	173	400
80	76	280	195	160	135	121	4	22	3	8-18	183	400
100	100	320	230	190	160	150	4.5	24	3	8-23	250	650
125	125	400	270	220	188	176	4.5	28	3	8-25	315	1000
150	150	400	300	250	218	204	4.5	30	3	8-25	340	1000
200	200	550	375	320	282	260	4.5	38	3	12-30	395	1500
