法兰连接手动截止阀（节流阀）

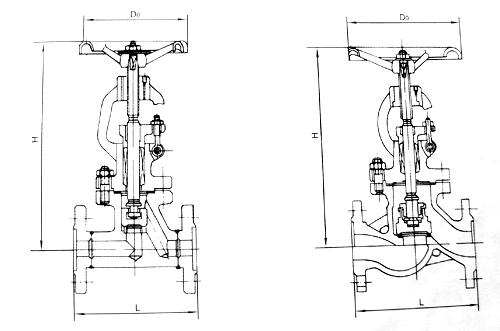

产品规格和外形尺寸

型号	公称压力（MPa）	尺寸（mm）
型号	公称压力（MPa）	DN	10	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
J41H/Y-16c J41W-16P/R J41Y-16I J41H/Y-16c J41Y-16P/R L41Y-16I	1.6	L	130	130	150	160	190	200	230	290	310	350	400	480	600	730	850	980	1100
		H	230	230	275	295	304	354	412	445	480	523	545	613	780	950	1120	1250	1380
		D₀	120	120	140	160	160	200	240	280	320	360	400	400	450	450	500	600	600
J41H/Y-25c J41W-25P/R J41Y-25I J41H/Y-25c J41Y-25P/R L41Y-25I	2.5	L	130	130	150	160	190	200	230	290	310	350	400	480	600	730	850	980	1000
		H	230	230	275	295	304	354	412	445	480	523	545	613	780	950	1120	1250	1380
		D₀	120	120	140	160	160	200	240	280	320	360	400	400	450	450	500	600	600
J41H/Y-40c J41W-40P/R J41Y-40I J41H/Y-40c J41Y-40P/R L41Y-40I	4.0	L	130	130	150	160	190	200	230	290	310	350	400	480	600	730	850	980	1100
		H	230	230	275	295	304	354	412	445	480	523	545	690	830	975	1120	1300	1425
		D₀	120	120	140	160	160	200	240	280	320	360	400	450	560	640	720	800	900
J41H/Y-64c J41W-64P/R J41Y-64I J41H/Y-64c J41Y-64P/R L41Y-64I	6.4	L	170	170	190	210	230	260	300	340	380	430	500	550
		H	230	230	275	295	350	382	428	485	530	660	690	715
		D₀	120	120	140	160	200	240	280	320	360	450	450	450
J41H/Y-100c J41W-100P/R J41Y-100I J41H/Y-100c J41Y-100P/R L41Y-100I	10.0	L	170	170	190	210	230	260	300	340	380	430	500	550
		H	230	230	275	295	350	382	428	485	530	660	760	850
		D₀	120	120	140	160	200	240	280	320	360	450	450	450
J41H/Y-160c J41W-160P/R J41Y-16I J41H/Y-160c J41Y-160P/R L41Y-160I	16.0	L	170	170	190	310	230	260	300	340	380	430
		H	230	230	275	295	350	382	428	569	604	708
		D₀	120	120	200	200	200	280	320	320	360	450
