升降式止回阀 |
型号
| 配管法兰 |
公称压力
PN（MPa） |
法兰密封面 |
产品型号 |
|
JB/T79
GB/T9113
HG20592～
20635 |
1.6 |
凸面 |
H44H-16C |
H44W-16R |
H44W-16P |
H44Y-16I |
| 2.5 |
H44H-25 |
H44W-25R |
H44W-25P |
H44Y-25I |
| 4.0 |
凹凸面
环连接 |
H44H-40 |
H44W-40R |
H44W-40P |
H44Y-40I |
| 6.4 |
H44H-64 |
H44W-64R |
H44W-64P |
H44Y-64I |
| 10.0 |
H44H-100 |
- |
H44W-100P |
H44Y-100I |
| 16.0 |
H44H-160 |
- |
H44W-160P |
H44Y-160I |
| 25.0 |
H44H-250 |
- |
H44W-250P |
H44Y-250I |
用途
升降式止回阀适用于公称压力PN1.6-25.0MPa，工作温度-22～550℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸气等。
标准与规范
| 设计与制造 |
结构长度 |
压国温度等级 |
连接法兰 |
试验与检验 |
| GB/T12235 |
GB/T12221 |
GB/T9131
JB/T74
HG20604 |
GB/T9113
JB/T79
HG20592～20635 |
GB/T13927
JB/T9093 |
性能规范
|
公称压力
（MPa） |
试验压力（MPa） |
适用温度（℃） |
适用介质 |
| 强度试验 |
密封试验 |
WCB |
Cr5Mo |
1Cr18NiMo2Ti |
1Cr18Ni9Ti |
| 1.6 |
2.4 |
1.8 |
≤425 |
≤550 |
≤200 |
≤200 |
水、油品、蒸汽、
酸性介质 |
| 2.5 |
3.8 |
2.8 |
| 4.0 |
6.0 |
4.4 |
| 6.4 |
9.6 |
7.1 |
| 10.0 |
15.0 |
11.0 |
/ |
| 16.0 |
24.0 |
17.6 |
结构特点
- 产品设计制造按国家标准GB/T12235，结构合理，密封可靠，性能优良。
- 阀瓣、阀座密封面采用铁基合金或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
- 可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要和用户要求。
- 阀体材料品种齐全，填料、垫片可根据实际工况或用户要求便是选配，能适用于各种压力、温度及介质工况。
- 可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。
主要零件材料
| 零件名称 |
|
|
|
|
|
| 阀体 |
25 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
| 阀盖 |
25 |
25 |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
| 阀瓣 |
25 |
WCB |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
| 阀座 |
25 |
25 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
| 垫片 |
包覆垫 |
包覆垫 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |

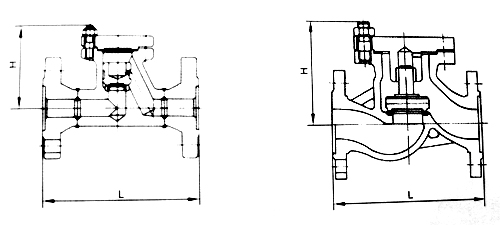

结构简图
产品规格和外形尺寸
| 型号 |
公称压力
（MPa） |
尺寸（mm） |
| DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| H41H/Y-16C
H41W/Y-16P/R
H41/Y-16I |
1.6 |
L |
130 |
130 |
150 |
160 |
190 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
| H |
78 |
78 |
100 |
110 |
120 |
140 |
165 |
170 |
178 |
195 |
222 |
255 |
312 |
|
|
|
|
| H41H/Y-25
H41W/Y-25P/R
H41/Y-25I |
2.5 |
L |
130 |
130 |
150 |
160 |
190 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
| H |
78 |
78 |
100 |
110 |
120 |
140 |
165 |
170 |
178 |
195 |
222 |
255 |
312 |
|
|
|
|
| H41H/Y-40
H41W/Y-40P/R
H41/Y-40I |
4.0 |
L |
130 |
130 |
150 |
160 |
190 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
| H |
78 |
78 |
100 |
110 |
120 |
140 |
165 |
170 |
178 |
195 |
222 |
255 |
312 |
|
|
|
|
| H41H/Y-64
H41W/Y-64P/R
H41/Y-64I |
6.4 |
L |
170 |
170 |
190 |
210 |
230 |
260 |
300 |
340 |
380 |
430 |
500 |
500 |
600 |
|
|
|
|
| H |
80 |
80 |
102 |
112 |
135 |
155 |
180 |
200 |
225 |
270 |
310 |
365 |
385 |
|
|
|
|
| H41H/Y-100
H41W/Y-100P/R
H41/Y-100I |
10.0 |
L |
170 |
170 |
190 |
210 |
230 |
260 |
300 |
340 |
380 |
430 |
500 |
500 |
600 |
|
|
|
|
| H |
80 |
80 |
102 |
112 |
135 |
155 |
180 |
200 |
225 |
270 |
310 |
365 |
385 |
|
|
|
|
| H41H/Y-160
H41W/Y-160P/R
H41/Y-160I |
16.0 |
L |
170 |
170 |
190 |
210 |
112 |
135 |
155 |
180 |
200 |
225 |
270 |
310 |
365 |
|
|
|
|
| H |
80 |
80 |
102 |
112 |
135 |
155 |
180 |
|
|
|
|
|
|
|
|
|
| |
|
|
|
