Z1仿Z2仿系列带吹扫孔闸阀

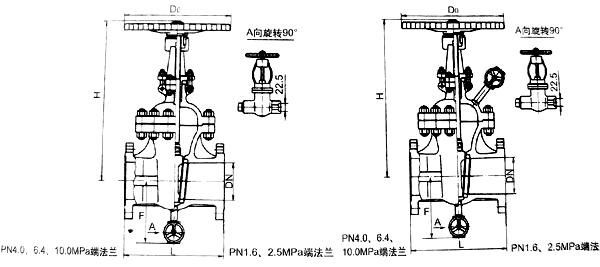

一、结构简图


二、主要特点及用途

  1. 本系列闸阀主体为楔式单闸板双向密封、结构简单、紧湊、密封可靠。
  2. 吹扫装置可对易结焦、颗粒状介质的管路、阀门等进行清洗、冲刷、有效地提高系统的使用寿命。
  3. Z1仿、Z2仿系列带吹扫孔闸阀适用于水、蒸气、烟气、油品或雾状、粉未状、颗粒状等介质的管路上，作为启闭装置用，尤其适用于石化行业输油和催化裂变系统，起启闭、清洗冲刷管道作用。


三、主要性能规范
试验压力 公称压力PN（MPa）
1.6 2.5 4.0 6.4 10.0
强度试验 2.4 3.8 6.0 9.6 15.0
上密封试验 1.8 2.8 4.4 7.0 11.0
密封试验 1.8 2.8 4.4 7.0 11.0

四、阀体材料及适用范围
型号 阀体材料 适用介质 适用温度（℃）
Z1仿、Z2仿41H WCB

水、蒸汽、烟气、油品或

雾状、粉末状、颗粒状。

≤425

Z1仿、Z2仿41Y 铬钼钢

≤550

Z1仿、Z2仿41Y 铬镍钛钢

≤650

Z1仿、Z2仿41Y 高镍铬钢

≤900


五、主要尺寸
型号 公称压力PN（MPa） 尺寸（mm）
DN 50 65 80 100 125 150 200 250 300 350 400

Z1/Z2仿41H-16C

Z1/Z2仿41Y-16I

Z1/Z2仿41Y-16P

 1.6 L 250 265 280 300 325 350 400 450 500 550 600
H 417 452 530 607 614 850 1060 1225 1415 1630 1780
F 195 202 210 225 242 260 283 310 340 372 405
D0 240 240 280 300 320 350 400 450 500 550 600

Z1/Z2仿41H-25C

Z1/Z2仿41Y-25I

Z1/Z2仿41Y-25P

 2.5 L 250 265 280 300 325 350 400 450 500 550 600
H 417 452 530 607 614 850 1060 1225 1415 1630 1708
F 195 202 210 225 242 260 283 310 340 372 405
D0 240 240 280 300 320 350 400 450 500 550 600

Z1/Z2仿41H-40C

Z1/Z2仿41Y-40I

Z1/Z2仿41Y-40P

 4.0 L 250 280 310 350 400 450 550 650 750 850 950
H 417 452 567 620 776 885 1065 1250 1531 1700 1880
F 195 202 210 225 242 260 283 310 340 372 405
D0 240 280 280 320 350 400 500 550 650 700 800

Z1/Z2仿41H-64C

Z1/Z2仿41Y-64I

Z1/Z2仿41Y-64P

 6.4 L 250 280 310 350 400 450 550 650 750 850 950
H 505 545 605 665 780 980 1120 1332 1680 1745 1900
F 200 210 215 232 250 268 290 318 350 382 415
D0 280 280 320 400 400 450 550 650 700 800 900

Z1/Z2仿41H-100C

Z1/Z2仿41Y-100I

Z1/Z2仿41Y-100P

 10.0 L 250 280 310 350 400 450 550 650 750 850 950
H 505 545 605 665 780 980 1320 1580 1810 1900 2000
F 202 215 220 240 257 275 298 325 360 395 425
D0 280 280 320 400 400 450 550 650 700 800 900
