高压法兰连接电动钢制闸阀

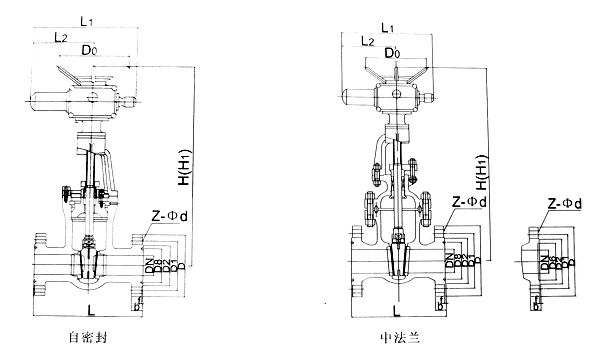

二、主要外形尺寸及连接尺寸

公称压力（MPa）	公称通径 DN（mm）	主要外形尺寸及连接尺寸（mm）												电动装置型号
公称压力（MPa）	公称通径 DN（mm）	L	D	D₁	D₂	D₈	D₆	b	Z-φd	H	L₁	L₂	D₀	电动装置型号
10.0	40	240	165	125	95	75	76	26	4-23	680	590	371	365	DZW15A
	50	250	195	145	112	85	88	28	4-25	810	590	371	365	DZW20A
	65	280	220	170	138	110	110	32	8-25	860	590	371	365	DZW20A
	80	310	230	180	148	115	121	34	8-25	892	590	371	365	DZW30A
	100	350	265	210	172	145	150	38	8-30	1013	590	371	365	DZW45A
	125	400	310	250	210	175	176	42	8-34	1184	810	515	470	DZW60A
	150	450	350	290	250	205	204	46	12-34	1250	830	450	470	DZW90
	200	550	430	360	312	265	260	54	12-41	1250	830	450	550	DZW120
	250	650	500	430	382	320	343	60	12-41	1650	870	565	550	DZW180
	300	750	585	500	442	375	364	70	16-48	7800	870	565	320	DZW250
	350	850	655	560	498	420	422	76	16-54	2250	1170	770	320	DZW350
	400	950	715	620	558	480	474	80	16-54	2050	1170	770	320	DZW500
16.0	40	260	175	125	92	75	76	32	4-27	670	590	371	365	DZW15A
	50	300	215	165	132	95	88	36	8-25	832	590	371	365	DZW20A
	65	340	245	190	152	110	110	44	8-30	880	590	371	365	DZW30A
	80	390	260	205	168	130	121	46	8-30	905	590	371	365	DZW30A
	100	450	300	240	200	160	150	48	8-34	1071	590	371	365	DZW45A
	125	525	355	285	238	190	176	60	8-41	1163	810	515	470	DZW90
	150	600	390	318	270	205	204	66	12-41	1170	830	450	470	DZW90
	200	750	480	400	345	275	260	78	12-48	1440	830	450	550	DZW120
	250	838	580	485	425	330	313	88	12-54	-	870	656	550	DZW180
	300	965	665	570	510	380	364	100	16-54	-	870	565	320	DZW250
20.0 25.0	50	350	210	160	128	95	70	40	8-25	713	590	371	365	DZW20A
	65	410	260	203	165	110	97	48	8-30	855	590	371	365	DZW30A
	80	470	290	230	190	160	116	54	8-34	1016	590	371	365	DZW45A
	100	550	360	292	245	190	138	66	8-41	1099	810	515	470	DZW60A
	125	650	385	318	270	205	170	76	12-41	1160	830	450	470	DZW90
	150	750	440	360	302	240	190	82	12-48	1240	830	450	550	DZW120
	200	832	535	440	380	305	245	92	12-54	-	870	565	320	DZW180
	250	991	670	572	508	380	319	110	16-58	-	870	656	320	DZW250
