高压法兰连接手动钢制闸阀

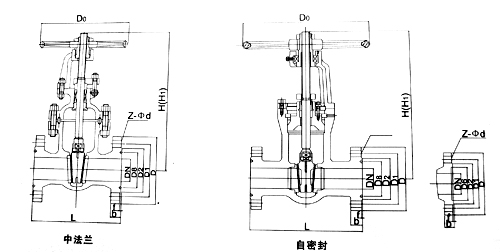

结构简图
二、主要外形尺寸及连接尺寸

公称压力

（MPa）

公称通径

DN（mm）

 主要外形尺寸及连接尺寸（mm）
L D D1 D2 D8 D6 b Z-φd H H1 D0
10.0 15 170 105 75 55 35 40 20 4-14 140 160 120
20 190 125 90 68 45 51 22 4-18 140 160 120
25 210 135 100 78 50 58 24 4-18 310 - 240
32 230 150 110 82 65 66 24 4-23 320 - 240
40 240 165 125 95 75 76 26 4-23 320 - 280
50 250 195 145 112 85 88 28 4-25 490 558 280
65 280 220 170 138 110 110 32 8-25 540 622 320
80 310 230 180 148 115 121 34 8-25 572 671 360
100 350 265 210 172 145 150 38 8-30 573 671 400
125 400 310 250 210 175 176 42 8-34 744 892 450
150 450 350 290 250 205 205 46 12-34 800 972 500
200 550 430 360 312 265 260 54 12-41 800 972 560
250 650 500 430 382 320 313 60 12-41 800 972 600
300 750 585 500 442 375 364 70 16-48 1200 1505 720
16.0 15 170 110 75 52 35 40 24 4-18 230 250 200
20 190 130 90 62 45 51 26 4-23 260 288 200
25 210 140 100 72 50 58 28 4-23 280 310 280
32 230 165 115 85 65 66 30 4-25 312 350 280
40 260 175 125 92 75 76 32 4-27 350 395 320
50 300 215 165 132 95 88 36 8-25 542 612 360
65 340 245 190 152 110 110 44 8-30 560 677 360
80 390 260 205 168 130 121 46 8-30 560 677 360
100 450 300 240 200 160 150 48 8-34 631 751 450
125 525 355 285 238 190 176 60 8-41 723 868 560
150 600 390 318 270 205 204 66 12-41 820 997 640
200 750 480 400 345 275 560 78 12-48 990 1224 720

20.0

25.0

 50 350 210 160 128 95 70 40 8-25 493 559 360
65 410 260 203 165 110 97 48 8-30 535 621 400
80 470 290 230 190 160 116 54 8-34 576 681 450
100 550 360 292 245 190 138 66 8-41 659 779 560
125 650 385 318 270 205 170 76 12-41 710 855 600
150 750 440 360 305 240 190 82 12-48 790 965 720
200 832 535 440 380 305 245 92 12-54 - - 800
250 991 670 572 508 380 319 110 16-58 - - 800
