法兰连接电动钢制闸阀

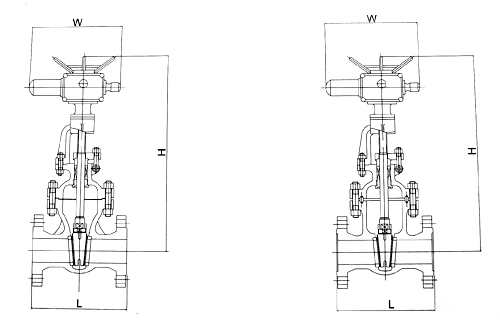

二、产品规格和外形尺寸
型号

公称压力

(MPa)

 尺寸(mm) 电装型号   尺寸(mm) 电装型号
DN L H W DN L H W

Z940H/1Y-16C

Z940W/1Y-16P/R

Z940/1Y-16I

 1.6 40 200 630 590 DZW10A 350 550 1580 830 DZW90
50 250 650 590 DZW10A 400 600 1640 830 DZW120
65 265 700 590 DZW15A 450 650 1950 870 DZW180
80 280 800 590 DZW20A 500 700 2220 870 DZW250
100 300 835 590 DZW20A 600 800 2510 870 DZW250
125 325 880 590 DZW30A 700 900 2950 1170 DZW350
150 350 997 590 DZW30A 800 1000 3340 1170 DZW350
200 400 1122 590 DZW30A 900 1100 3860 1060 DZW800
250 450 1276 810 DZW45A 1000 1200 3873 1060 DZW1000
300 500 1390 810 DZW60A

型号

公称压力

(MPa)

 尺寸(mm) 电装型号   尺寸(mm) 电装型号
DN L H W DN L H W

Z940H/1Y-25

Z940W/1Y-25P/R

Z940/1Y-25I

 2.5 40 200 630 590 DZW10A 350 550 1580 830 DZW90
50 250 650 590 DZW10A 400 600 1640 830 DZW120
65 265 650 590 DZW15A 450 650 1950 870 DZW180
80 280 800 590 DZW20A 500 700 2200 870 DZW250
100 300 835 590 DZW20A 600 800 2620 870 DZW250
125 325 880 590 DZW30A 700 900 2950 1170 DZW350
150 350 997 590 DZW30A 800 1000 3340 1170 DZW350
200 400 1122 590 DZW30A 900 1100 3860 1060 DZW800
250 450 1276 810 DZW45A 1000 1200 3873 1060 DZW1000
300 500 1390 810 DZW60A

型号

公称压力

(MPa)

 尺寸(mm)
DN 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800

Z940H/1Y-40

Z940W/1Y-40P/R

Z940/1Y-40I

 4.0 L 200 250 280 310 350 400 450 550 650 750 850 950 1050 1150 1350 1450 1650
H 630 650 650 800 835 880 997 1122 1276 1470 1960 2170 2280 2450 2940 - -
W 590 590 590 590 590 590 590 590 810 830 830 870 870 870 1170 1170 1060

电装

型号

 DZW10A DZW10A DZW15A DZW20A DZW20A DZW20A DZW30A DZW45A DZW60A DZW90 DZW120 DZW180 DZW180 DZW250 DZW350 DZW500 DZW800

Z940H/1Y-60

Z940W/1Y-60P/R

Z940/1Y-60I

 6.4 L 240 250 280 310 350 400 450 550 650 750 850 950 1050 1150 1350
H 665 680 730 796 846 943 1058 1295 1295 1650 1960 2238 2410 2610 2970
W 590 590 590 590 590 590 590 810 830 830 870 870 870 1170 1170

电装

型号

 DZW10A DZW10A DZW15A DZW20A DZW20A DZW30A DZW45A DZW60A DZW90 DZW120 DZW180 DZW250 DZW250 DZW350 DZW500

Z940H/1Y-100

Z940W/1Y-100P/R

Z940/1Y-100I

10.0

 L 240 250 280 310 350 400 450 550 650 750 850 950
H 680 680 730 796 840 943 1058 1295 1295 1890 2185 2500
W 590 590 590 590 590 810 830 830 870 870 1170 1170

电装

型号

 DZW15A DZW20A DZW20A DZW30A DZW45A DZW60A DZW90A DZW120 DZW180 DZW250 DZW350 DZW500
