正齿轮传动闸阀

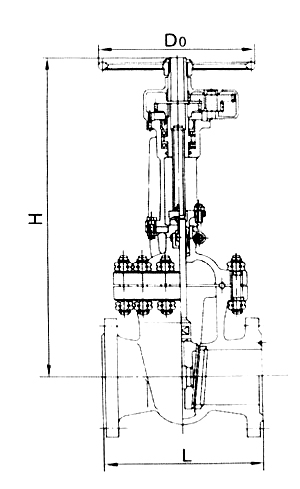

结构简图
二、产品规格和外形尺寸

型号

公称压力

(MPa)

 尺寸(mm)
DN 300 350 400 450 500 600 700 800 900

Z440H/1Y-16C

Z40W/1Y-16P/R

Z40/1Y-16I

 1.6 L 500 550 600 650 700 800 900 1000 1100
H 1513 1702 1800 1890 2290 2510 2785 2885 3030
D0 450 450 500 500 500 500 550 550 550

Z40H/1Y-25

Z40W/1Y-25P/R

Z40/1Y-25I

 2.5 L 500 550 600 650 700 800 900 1000 1100
H 1513 17021 1800 1890 2290 2510 2785 2885 3030
D0 150 450 500 500 500 500 550 550 550

Z440H/1Y-40

Z440W/1Y-40P/R

Z440/1-64I

 4.0 L 750 850 950 1050 1150 1350
H 1232 1377 995 2150 2450 2940
D0 500 500 500 500 500 500

Z440H/1Y-64

Z440W/1Y-64P/R

Z440/1-64I

 6.4 DN 150 200 250 300 350 400 500 600
L 450 550 650 750 850 950 1150 1350
H 920 1020 1120 1560 1850 2080 2510 2959
D0 500 500 500 550 550 550 550 550

Z440H/1Y-100

Z440W/1Y-100P/R

Z440/1Y-100I

 1.0 L 450 550 650 750 850
H 920 1160 1490 1574 1700
D0 500 500 500 550 550
